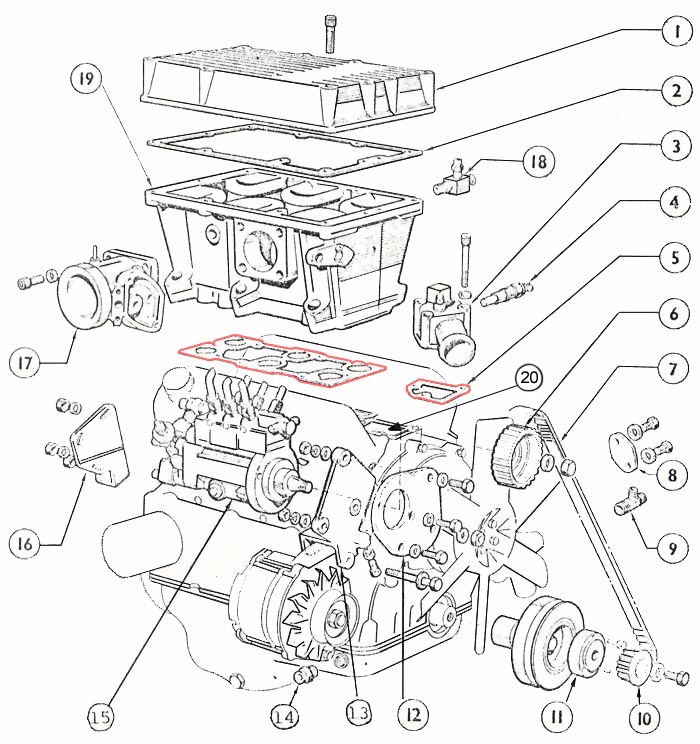

Anbauteile * attachment parts - Juni 1972 - 1973

1)

Deckel - Ansaugluftkammer
* cover - air surge champer

11)

Zwischenstück- Abstandsnabe
* spacer hub

2)

Dichtung
* gasket

12)

Vordere Schwenklagerplatte
* front pivot bearing plate

3)

Kühlwasser - Anschluss
* cooling water - connection

13)

Halter Lichtmaschine
* holder alternator

4)

Wärme-Zeitschalter für Kaltstart-Einspritzdüse
* control timer for cold start injection nozzle

14)

Oelanschluss, Rücklauf-Einspritzpumpe
* oil connection, oil feed-back - injection pump

5)

Dichtung
* gasket

15)

Einspritzpumpe C
* injection pump C

6)

Antriebsrad (Zahnriemenscheibe) - E-pumpe
* drive gear - injection pump

16)

H. Schwenklagerplatte, Halter Einspritzpumpe
* holder injec. pump, rear pivot bearing plate

7)

Zahnriemen
* toothed belt

17)

Flansch - Ansaugöffnung mit Drosselklappe
* flange - intake manifold with throttle valve

8)

Abdeckplatte
* cover plate

18)

Regulierventil, Kurbelwellengehäuse Entlüftungsventil * crankcase air escape valve

9)

Oelanschluss, T-Stück - Oeldruckleitung
* three-way connector - oil pressure line

19)

Luftkammer, Ansaugluftkammer
* intake air chamber

10)

Zahnriemenscheibe - Kurbelwelle
* drive gear - crankshaft

20)

Ansaugbrücke (Ansaugkopf)
* intake manifold
