Kraftstoffpumpe Aus- und Einbau * fuel pump demounting - mounting

AUSBAU

1)
Motorhaube öffnen und Kotflügelschoner auflegen.

2)
Batterie abklemmen.

3)

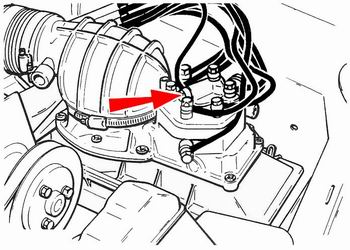

Einen saugfähigen Lappen unter die Kraftstoffleitung
vom Warmlaufregler zum Kraftstoffmengenteiler legen. Druck im System durch Lösen des Anschlusses am Mengenteiler entweichen lassen, anschliessend Anschluss wieder festziehen.

4)
Kraftstoff in einen geschlossenen Behälter abpumpen.

BEACHTE:
Bei diesem Vorgang die Sicherheitsvorkehrungen
und die Sicherheitsvorschriften beim Umgang mit Kraftstoff beachten.
(Verordnung brennbare Flüssigkeiten)

5)
Fahrzeug auf einer Hebebühne anheben.

6)
Einen Auffangbehälter unter die Elektrokraftstoffpumpe halten und Leitungen ausbauen. (Bild Links)

7)
Kabel von der Benzinpumpe abziehen.

8)
Halteband des Kraftstoffbehälters lösen, drei Schrauben entfernen und Pumpe mit Gummi- halterung ausbauen.

9)
Kraftstoffpumpe aus Gummihalterung drücken.

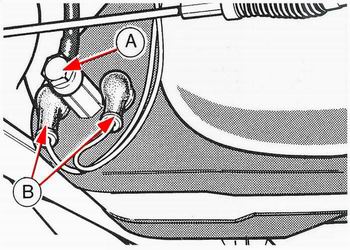

A) Zufuhrleitung
B) Kraftstoffpumpe (Benzinpumpe)

EINBAU

10)
Kraftstoffleitungsanschlüsse reinigen.

11)
Elektrokraftstoffpumpe vollständig in die Gummihalterung hineinschieben.

12)
Pumpe in Einbaulage bringen und befestigen.

13)
Kraftstoffleitungen und Kabel anschliessen.

14)
Fahrzeug von Hebebühne ablassen und
Kraftstoffbehälter aufüllen.

15)
Batterie anschliessen.

16)
Motor starten und Dichtigkeit prüfen.

17)
Kotflügelschoner entfernen, Motorhaube schliessen.

A) Ablaufleitung
B) Kabelanschluss
