Capri I 2300 GT mit May Turbolader - Die sanfte Gewalt mit Turbo May Aufladung

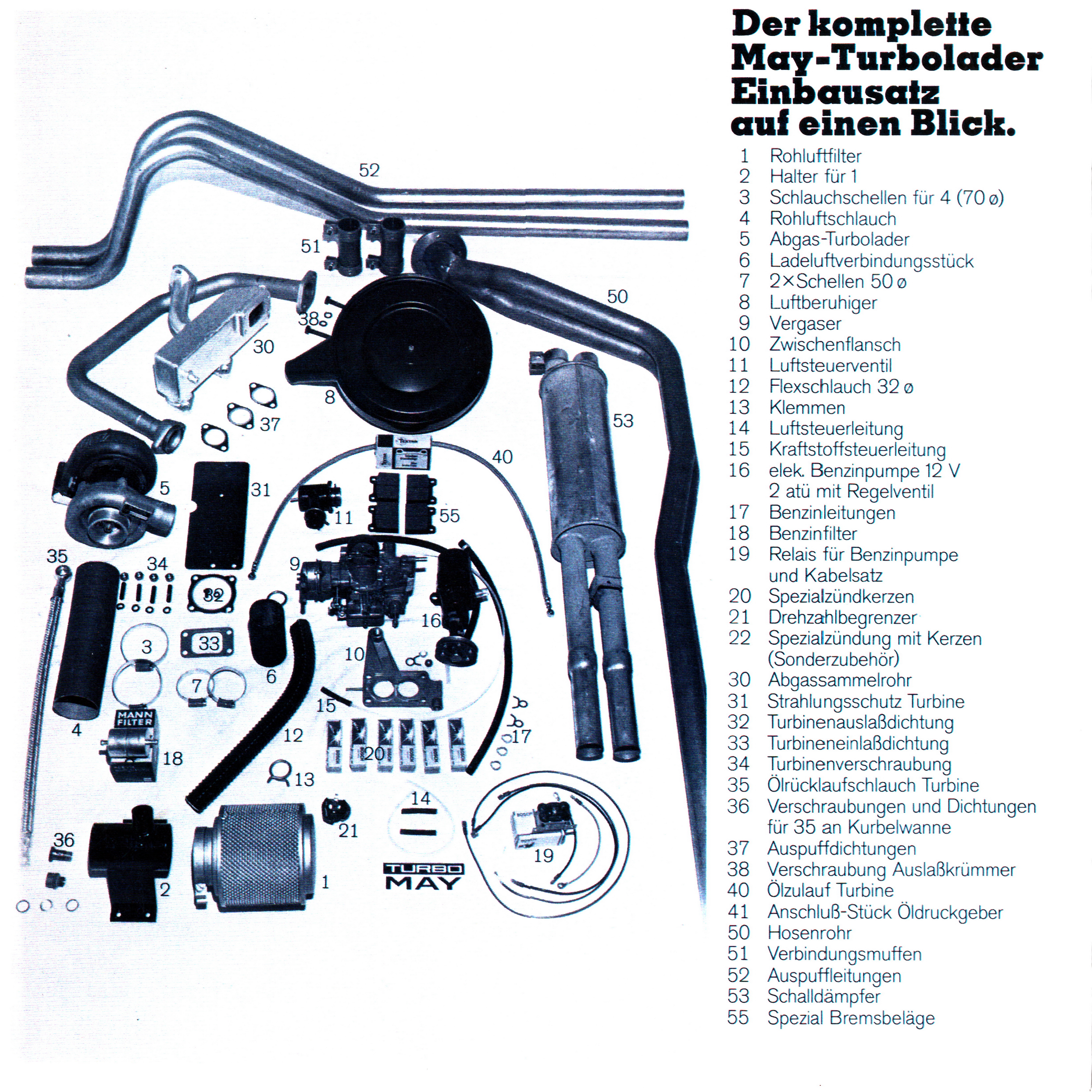

May Turbolader Bausatz / Assembly kit

Teil 5 - Turbo May - Turbolader Bausatz / Assembly kit


1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.

Rohluftfilter
Halter für 1
Schlauchhalter für 4 (d=70mm)
Rohluftschlauch
Abgas-Turbolader
Ladeluftverbindungsstück
2 Schellen (D=50mm)
Luftberuhiger
Vergaser
Zwischenflansch
Luftsteuerventil
Flexschlauch (D=32mm)
Klemmen
Luftsteuerleitung
Kraftstoff-Steuerleitung
Benzinpumpe 12 V / 2 bar mit Regelventil
Benzinleitungen
Benzinfilter
Relais für Benzinpumpe und Kabelsatz

20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.

Spezialzündkerzen
Drehzahlbegrenzer
Abgassammelrohr
Strahlungsschutz Turbine
Turbinenauslassdichtung
Turbineneinlassdichtung
Turbinenverschraubung
Ölrücklaufschlauch Turbine
Verschraubung und Dichtung für Kurbelwanne
Auspuffdichtungen
Verschraubung Auslasskrümmer
Ölzulauf Turbine
Anschluss-Stück Öldruckgeber
Hosenrohr
Verbindungsmuffen
Auspuffleitungen
Schalldämpfer
Spezial Bremsbeläge

*

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.

raw air filter
Holder for 1
Hose holder for 4 (d=70mm)
raw air hose
exhaust gas turbocharger
charge air connector
2 clamps (D=50mm)
air calmer
carburetor
intermediate flange
air control valve
Flexible hose (D=32mm)
clamps
air control line
Fuel control line
Fuel pump 12 V / 2 bar with control valve
gasoline pipes
fuel filter
Relay for petrol pump and cable set

20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.

special spark plugs
speed limiter
exhaust gas manifold
Radiation protection turbine
turbine outlet seal
turbine inlet seal
turbine bolting
Oil return hose turbine
Screw fitting and seal for crankcase trough
exhaust gaskets
Screw connection exhaust manifold
Oil inlet turbine
Connection piece Oil pressure sensor
Y-branch pipe
connection sleeves
exhaust pipes
silencer
Special brake pads
