Kugelfischer Einspritzanlage - Anbauteile / attachment parts 1970 - 1972

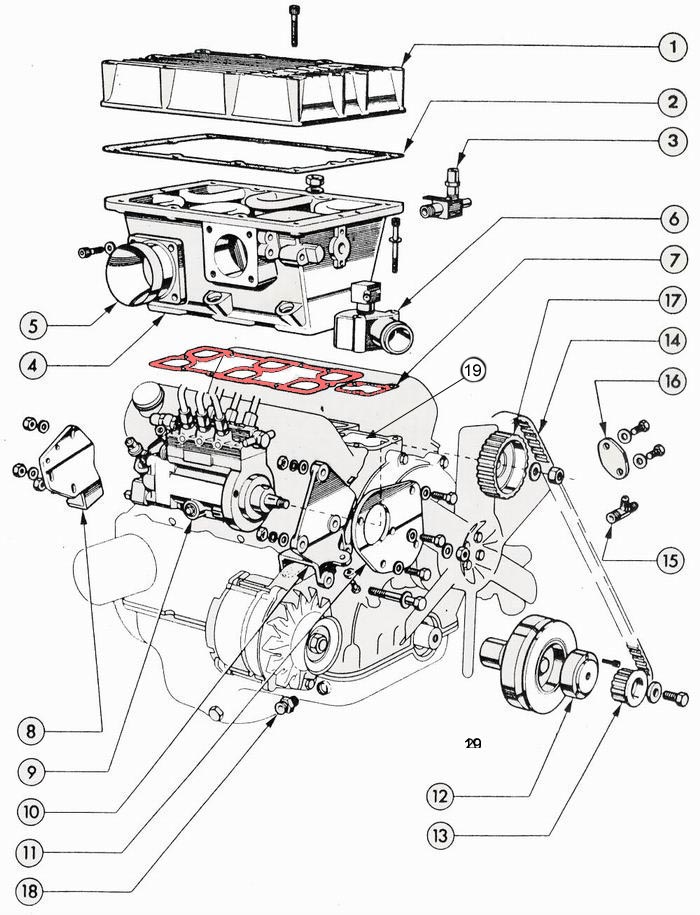

Anbauteile * attachment parts - Oktober 1970 - Mai 1972

1)

Deckel - Ansaugluftkammer
* cover - air surge champer

11)

Vordere Schwenklagerplatte
* front pivot bearing plate

2)

Dichtung
* gasket

12)

Abstandsnabe
* spacer hub

3)

Kurbelwellengehäuse Entlüftungsventil
* crankcase air escape valve

13)

Zahnriemen - Antriebsrad Kurbelwelle
* toothed belt - drive gear crankshaft

4)

Ansaugluftkammer mit integr. Drosselklappe
* intake air chamber

14)

Zahnriemen (Einspritzpumpe)
* toothed belt (injection pump)

5)

Flansch - Ansaugluftfilter
* flange - intake air cleaner

15)

T-Stück - Oeldruckleitung
* three-way connector - oil pressure line

6)

Kühlwasser - Auslass-Stutzen
* cooling water- outlet connection

16)

Abdeckplatte
* cover plate

7)

Dichtung
* gasket

17)

Antriebsrad (Zahnriemenscheibe) E-pumpe
* drive gear - injection pump

8)

Hintere Schwenklagerplatte, Halter E-pumpe
* holder injection pump, pivot bearing plate

18)

Oelanschluss, Oelrücklauf - Oelwanne
* oil connection, oil feed-back - oil pan

9)

Einspritzpumpe B
* injection pump B

19)

Ansaugbrücke (Ansaugkopf)
* intake manifold

10)

Halter Lichtmaschine
* holder alternator
