K-Jetronic Prüfung - Einstellung bei Wartung / inspection - adjustment by maintenance

Einspritzleitungen Aus- und Einbau * injection tubing demounting - mounting

Kein Spezialwerkzeug erforderlich / No special tools necessarily

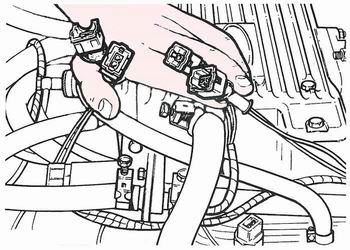

4 Stecker abziehen * four connector demounting

AUSBAU

1)
Motorhaube öffnen und Kotflügelschoner auflegen.

2)
Batterie abklemmen.

3)
Kabelstecker an folgenden Anbauteilen abziehen:

(Bild links)

a) Warmlaufregler

b) Thermozeitschalter

c) Zusatzluftschieber

d) Kaltstartventil

Kraftstoffleitung Einspritzdüse abbauen * fuel line injection nozzle demounting

4)
Luftkammer (8 Schrauben) lösen und vom Ansaugkopf abmontieren.

5)
Leitungen von Einspritzdüsen abbauen. (Bild links)

6)
Leitungen vom Kraftstoffmengenteiler abschrauben und komplett ausbauen. (Bild unten links)

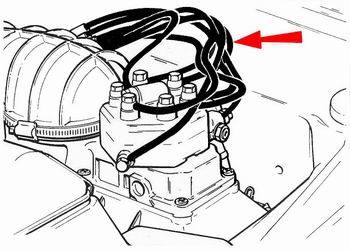

Kraftstoffleitungen Einspritzdüsen Mengenteiler * fuel line injection nozzle fuel distributor

EINBAU

7)
Alle Leitungsanschlüsse sorgfälltig reinigen.

8)
Leitungen Einspritzdüsen montieen.

BEACHTE:
Das Leitungen nicht verdreht und geknickt sind.

9)
Luftkammer aufsetzen und befestigen. Darauf achten, dass Kabel und Schläuche nicht verdreht und geknickt werden.

10)
Kabel anschliessen. (Bild Punkt 3)

11)
Batterie anklemmen.

12)
Kotflügelschoner entfernen, Motorhaube schliessen.
