Kraftstoffilter Aus- und Einbau * gas filter demounting - mounting

AUSBAU

1)
Motorhaube öffnen und Kotflügelschoner auflegen.

2)
Batterie abklemmen.

3)
Einen saugfähigen Lappen unter die Kraftstoffleitung
vom Warmlaufregler zum Kraftstoffmengenteiler legen. Druck im System durch Lösen des Anschlusses am Mengenteiler entweichen lassen, anschliessend Anschluss wieder festziehen.

BEACHTE:
Bei diesem Vorgang die Sicherheitsvorkehrungen
und die Sicherheitsvorschriften beim Umgang mit Kraftstoff beachten.
(Verordnung brennbare Flüssigkeiten)

4)
Einen saugfähigen Lappen unter die Kraftstoff-
anschlüsse legen und Filterzufuhr- und Ablauf-
leitungen abbauen. (Bild links)

5)
Zwei Schrauben entfernen und Filter mit Klemmhalter abnehmen.

6)
Klemmhalter vom Filter abnehmen.

A) Ablaufleitung
B) Zufuhrleitung

EINBAU

7)
Klemmhalter an neuen Kraftstoff-Filter anbringen.

BEACHTE:
Klemmhalter so anbauen, dass sich die Anschlüsse der Zufuhr- und Ablaufleitung an der richtigen Stelle befinden. (Bild oben)

8)
Kraftstoffspeicher in Einbaulage bringen
und befestigen.

9)
Kraftstoffleitungen anschliessen.

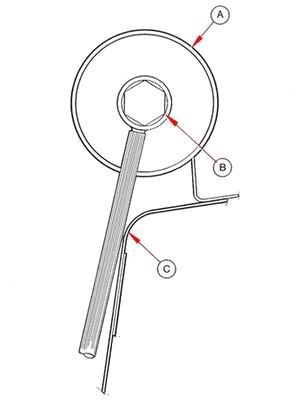

WICHTIGER HINWEIS:
Beim Anschliessen der Kraftstoffleitungen darauf achten, dass die Ablaufleitung prallel zum
Stehblech liegt. (Bild links)

10)
Batterie anschliessen.

11)
Kotflügelschoner entfernen, Motorhaube schliessen.

A) Kraftstoffpumpe
B) Kraftstoffanschluss - Ablaufleitung
C) Stehblech
