Kaltstartventil Aus- und Einbau * cold start valve demounting - mounting

AUSBAU

1)
Motorhaube öffnen und Kotflügelschoner auflegen.

2)
Batterie abklemmen.

3)
Stecker vom Kaltstartventil abziehen.
(Prüfung - Einstellung - Kaltstartventil Punkt 18a)

4)
Kraftstoffzufuhrleitung abbauen.

5)
Zwei Innensechskantschrauben entfernen und Kaltstartventil ausbauen.

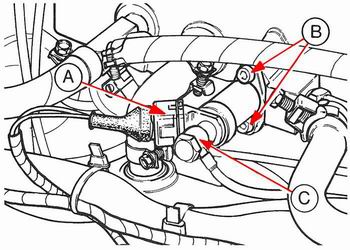

A) Kabelanschluss
B) Innensechskantschrauben
C) Kraftstoffzufuhrleitung

EINBAU

6)
Dichtflächen und Auflageflächen reinigen.

7)
Stecker anschliessen.

8)
Kraftstoffzufuhrleitung anbauen.

BEACHTE:
Sicherstellen, dass zwei Kupfer-Beilagscheiben an jedem Leitungsanschluss angebracht werden.
Je eine unten und oben. (Bild links)
Darauf achten, dass die Hohlschraube nicht zu fest angezogen wird, da das Gewinde leicht überdreht werden kann.

9)
Batterie anklemmen.

10)
Kotflügelschoner entfernen, Motorhaube schliessen.
