K-Jetronic Prüfung - Einstellung bei Wartung / inspection - adjustment by maintenance

Zusatzluftschieber Aus- und Einbau * auxiliary air device demounting - mounting

Kein Spezialwerkzeug erforderlich / No special tools necessarily

Zusatzluftschieber * auxiliary air device

AUSBAU

1)
Motorhaube öffnen und Kotflügelschoner auflegen.

2)
Batterie abklemmen.

3)

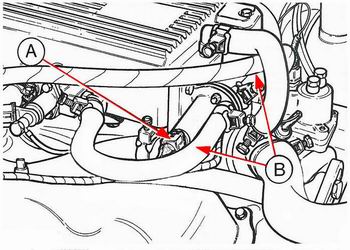

Stecker am Zusatzluftschieber abziehen und
beide Luftschläuche abbauen.(Bild links)

4)
Zusatzluftschieber abbauen.
(Zusatzluftschieber unter Prüfung - Einstellung - Punkt 16)

A) Kabelanschluss
B) Luftschläuche

Befestigungsschrauben Zusatzluftschieber * fastening screw auxiliary air device

EINBAU

5)
Zusatzluftschieber ansetzen und mit 2 Schrauben befestigen. (Bild links)

6)
Luftschläuche anschliessen und Stecker montieren.

7)
Batterie anklemmen.

8)
Kotflügelschoner entfernen, Motorhaube schliessen.
