Thermozeitschalter * thermal timing switch

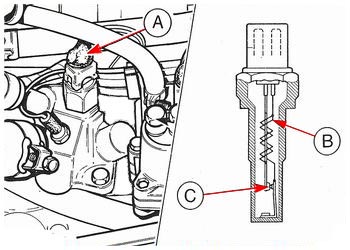

A) Einbaulage - Schalter
B) Zwei Heizwicklungen
C) Kontaktsatz

Der Thermozeitschalter ist am Kühlkreislauf des Motors in der Nähe des Warmlaufreglers angeschlossen.
Er besteht aus einem Bimetalstreifen, einem Kontaktsatz und zwei Heizwicklungen. Der Schalter steuert das Einspritzventil bei kaltem Motor, indem er den Stromkreis schliesst (Kontakte geschlossen) und dadurch das Einspritzventil einschaltet bzw. den Stromkreis unterbricht (Kontakte offen) und dadurch den Strom abschaltet. Den Bimetalstreifen heizen die beiden Heizwicklungen. Der Stromkreis der einen Wicklung wird über den Kontaktsatz, der der Zweiten über das Gehäuse geerdet.
