K-Jetronic Prüfung - Einstellung bei Wartung / inspection - adjustment by maintenance

Leerlaufeinstellung * idling adjustment

Erforderliche Prüfgeräte / Necessary testing sets

Drehzahlmesser * rotational-speed sensor
CO-Prüfgerat * Co-tester
3 mm Inbusschlüssel 100 mm lang * Allen key 3 mm / 100 mm long

Einstellschraube Leerlaufdrehzahl * adjusting screw idle speed



1)
Motorhaube öffnen und Kotflügelschoner auflegen.

2)
Motor auf Betriebstemperatur bringen.

3)
CO-Prüfgerät und Drehzahlmesser anschliessen.

4)
Motor zuerst ca. 30 Sekunden mit einer Drehzahl
von 3000 U/min, dann im Leerlauf, laufen lassen.

5)
So lange warten, biss sich die Anzeigen stabilisiert
haben, dann CO-Wert und Leerlaufdrehzahl ablesen.

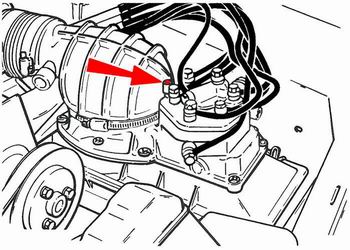

Blindstopfen Gemischregulierschraube * blind plug idle mixture control screw



6)
Leerlaufdrehzahl-Einstellschraube, (Bild oben links) auf die vorgeschriebene Leerlaufdrehzahl einstellen.
(Siehe - Leerlaufdrehzahl Schaltgetriebe)

Normalerweise ist eine Einstellung der Gemischregulierung (CO-Wert) nicht erforderlich.
Wird jedoch ein falscher CO-Wert festgestellt,
so ist folgendermassen vorzugehen:

7)

Blindstopfen von der Gemischregulierschraube
entfernen. (Bild links)

8)
Motor wie unter Punkt 4 beschrieben stabilisieren
und CO-Wert sowie Leerlaufdrehzahl ablesen.


Einstellung Gemischregulierung * mixture setting



9)
Mit einem 3mm Inbusschlüssel, die Gemischregulier- und Leerlaufdrehzahl-Einstellschraube auf korrekten
CO-Wert bei vorgeschriebener Drehzahl einstellen.
(Bild links)

BEACHTE:
Die Einstellung muss innerhalb10-30 Sekunden
erfolgen bei stabilisierten Instrumenten. Dauert der Einstellvorgang länger als 30 Sekunden, Motor erneut auf 3000 U/min bringen und Einstellung wiederholen.

10)
Blindstopfen erneuern.

11)
Kotflügelschoner entfernen, Motorhaube schliessen.
