K-Jetronic Ford Capri 2.8 Injection - Technische Daten / technical data

K-Jetronic - Technische Daten * technical data


Leerlaufdrehzahl Schaltgetriebe
* low-idle setpoint speed gearbox

900 +/- 25 1/min

CO - Gehalt im Leerlauf
* emission limits idle-speed control

1,25 +/- 0,2 %

Mindestspannung an den Leitungssteckern
* minimum voltage plug connector

11,5 Volt

Mindest-Fördermenge Kraftstoffpumpe
* minimum feed rate fuel pump

930 cm3 in 30 Sek.

Steuerdruck warm: * control pressure warm:
Ohne Unterdruck * voidly vacuum:
Mit Unterdruck
* with vacuum:


2,9 +/- 0,2 bar
3,9 +/- 0,2 bar

Systemdruck
* primary-pressure

5,55 +/- 0,25 bar

Dichtigkeitsprüfung - Mindestdruck
* minimum pressure
nach 10 Minuten
nach 20 Minuten



1,7 bar
1,5 bar

Einspritzdüse - Öffnungsdruck
* injection nozzle - opening pressure

2,5 bis 4,0 bar

Zündzeitpunkt 12° vor OT * Ignition point 12° before TDC

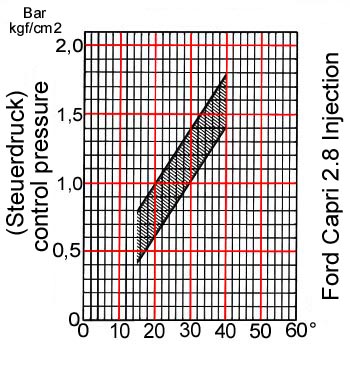

K-Jetronic - Steuerdruckdiagramm * diagram control pressure

kalter Motor - engine cold

Steuerdruckdiagramm kalter Motor * diagram control pressure engine cold

K-Jetronic - Anzugsdrehmomente * tightening torque

Anzugsdrehmomente - tightening torque

Kraftstoffgemisch- und Mengenteiler
* gasoline mixture- and fuel distributor

32 - 38 Nm

Systemdruckregler
* primary-pressure regulator

20 - 25 Nm

Warmlaufregler
* warm-up regulator

7 - 10 Nm

Kaltstartventil
* cold start valve

7 - 10 Nm

Zusatzluftschieber
* auxiliary air device

7 - 10 Nm

Luftkammer
* air chamber

7 - 9 Nm

Hohlschraube an Gemischregler - Eintritt und Austritt
* screw mixture-control - access and discharge

18 - 20 Nm

Hohlschraube an Warmlaufregler - Eintritt (M10)
* screw warm-up regulator - access (m10)

11 - 15 Nm

Hohlschraube an Warmlaufregler - Austritt (M8)
* screw warm-up regulator - discharge (m8)

5 - 8 Nm

Hohlschrauben - Einspritzleitungen, Kaltstartventil und Gemischregler
anders als Ein- und Austrittanschlüsse
* screw - injection tubing, cold start valve, mixture-control

5 - 8 Nm

Hohlschrauben Kraftstoffpumpe, Filter und Kraftstoffspeicher
* screw fuel pump, filter, fuel accumulator

18 - 20 Nm
